شبیه سازی جوشکاری دو پاسه لوله با نرم افزار آباکوس

پس از اتمام فرایند جوشکاری، تنش های پسماند در لوله ایجاد میشوند. محاسبه تنش های پسماند ناشی از جوشکاری کمک زیادی به پیش بینی رفتار لوله در اثر بارگذاری به ما میدهد. همچنین میتوان نقاط احتمالی شکست را حدس زد. در این پروژه تنش های پسماند جوش با استفاده از نرم افزار آباکوس شبیه سازی شده اند. در این پروژه دو لوله از جنس فولاد زد زنگ  SUS 304 به هم جوش داده شده اند و تنش های پسماند و همچنین توزیع دما در حین جوشکاری شبیه سازی شده است. پارامترهای مور...

فروشنده

سایت تک برگ

تعداد فروش
125,000 تومان
دانلود آنی پس از پرداخت
تضمین بهترین قیمت
اعتماد کاربران متعدد
مشاوره تخصصی و رایگان
محتوای حرفه ای و کاربردی
پشتیبانی 24 ساعته

پس از اتمام فرایند جوشکاری، تنش های پسماند در لوله ایجاد میشوند. محاسبه تنش های پسماند ناشی از جوشکاری کمک زیادی به پیش بینی رفتار لوله در اثر بارگذاری به ما میدهد. همچنین میتوان نقاط احتمالی شکست را حدس زد.

در این پروژه تنش های پسماند جوش با استفاده از نرم افزار آباکوس شبیه سازی شده اند.

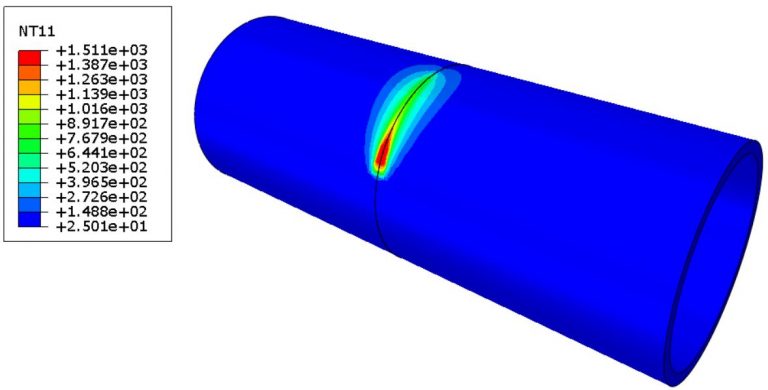

در این پروژه دو لوله از جنس فولاد زد زنگ  SUS 304 به هم جوش داده شده اند و تنش های پسماند و همچنین توزیع دما در حین جوشکاری شبیه سازی شده است.

پارامترهای مورد استفاده برای اعتبار سنجی نتایج شبیه سازی به شرح زیر است:

قطر  خارجی لوله ۱۱۴ میلیمتر

ضخامت لوله ۶ میلیمتر

سرعت حرکت اکترود ۸۰ میلیمتر بر دقیقه

ولتاژ در هر یک از پاس های جوش ۹٫۵ ولت

مقدار شدت جریان در پاس اول ۱۴۰ و در پاس دوم ۱۶۰ آمپر

سایر پارامترهای موثر بر جوشکاری جهت اعتبار سنجی از مقاله زیر استخراج شده اند.



Numerical simulation of temperature field and residual stressin

multi-pass welds in stainless steel pipe and comparison with experimental measurements

برای شبیه سازی جوش از نرم افزار آباکوس و سابروتین فرترن استفاده شده است.

جهت دانلود سابروتین جوش دوپاسه لوله کلیک کنید

مدل ریاضی گلداک در این شبیه سازی مورد استفاده قرار گرفته است و از تکنیک تولد و مرگ المان استفاده میگردد.

بررسی اثر سرعت بر تنش های سطح داخلی و خارجی لوله

برای بررسی اثر سرعت بر تنش های پسماند در سطوح داخلی و خارجی لوله

برای بررسی اثر سرعت از مشخصات زیر استفاده شده است با این تفاوت که یک بار سرعت الکترود ۱۲۰ میلیمتر بر دقیقه

و یک بار ۱۸۰ میلیمتر بر دقیقه فرض شده است.

بررسی اثر حرارت ورودی  بر تنش های سطح داخلی و خارجی لوله

برای بررسی اثر حرارت ورودی مقدار شدت جریان های مختلف استفاده شده است با این تفاوت که میزان حرارت ورودی در حالت دوم ۲۰ درصد بیشتر از حالت اول فرض شده است.

فایل این پروژه شامل موارد زیر است:

۱- یک گزارش ۴۰ صفحه ای در word

۲- فایل مدلسازی آباکوس

۳- کد سابروتین در دو حالت مختلف

در صورت داشتن هرگونه سوال و ابهام در مورد پروژه با شماره ۰۹۱۹۴۷۲۰۶۶۲ تماس بگیرید.

جهت مشاهده سایر پروژه های شبیه سازی جوش کلیک کنید.
