شبیه سازی جوشکاری دو پاسه لوله با نرم افزار آباکوس

لوله های جوشکاری شده برای انتقال سیالاتی مانند آب ، گاز و سایر مواد شیمیایی و صنعتی مورد استفاده قرار میگیرند.

اتصالات لوله های جوشکاری شده ممکن است تحت تنش های اضافی قرار گیرند. از این رو مطالعه و دانش کافی در مورد تنش های پسماند این لوله ها، کمک زیادی به آگاهی از نحوه بارگذاری به ما میدهد.

یکی از روش های مطالعه تنش های پسماند لوله های جوشکاری شده، استفاد از نرم افزارهایی مانند نرم افزار اباکوس ( abaqus ) برای محاسبه تنش های پسماند ناشی از جوشکاری است.

در این پروژه تنش های پسماند جوش با استفاده از نرم افزار آباکوس شبیه سازی شده اند.

نوع جوش در این لوله بصورت دو پاس است و سرعت الکترود در هریک از پاس های جوش توسط سابروتین فرترن تعیین میگردد.

دانلود پروژه شبیه سازی جوش دوپاسه لوله فولادی SUS 304

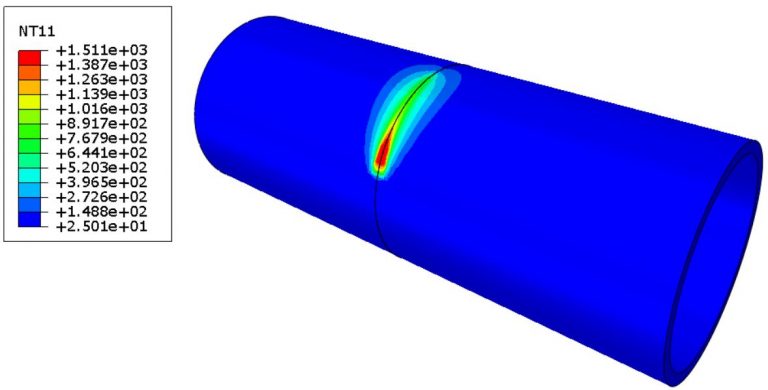

جوشکاری پاس اول

پارامترهای مورد استفاده برای اعتبار سنجی نتایج شبیه سازی به شرح زیر است:

قطر  خارجی لوله ۱۱۴ میلیمتر

ضخامت لوله ۶ میلیمتر

سرعت حرکت اکترود ۸۰ میلیمتر بر دقیقه

ولتاژ در هر یک از پاس های جوش ۹٫۵ ولت

مقدار شدت جریان در پاس اول ۱۴۰ و در پاس دوم ۱۶۰ آمپر

سایر پارامترهای موثر بر جوشکاری جهت اعتبار سنجی از مقاله زیر استخراج شده اند.

Numerical simulation of temperature field and residual stress in

multi-pass welds in stainless steel pipe and comparison with experimental measurements

برای شبیه سازی جوش از نرم افزار آباکوس و سابروتین فرترن استفاده شده است.

جهت دانلود سابروتین جوش دوپاسه لوله کلیک کنید

مدل ریاضی گلداک در این شبیه سازی مورد استفاده قرار گرفته است و از تکنیک تولد و مرگ المان استفاده میگردد.

علاوه بر مدل گلداک از مدل ریاضی گوسین نیز میتوان برای شبیه سازی جوش استفاده کرد.

مدل گلداک نسبت به مدل گوسین دارای تقریب بهتری است.

بررسی اثر سرعت بر تنش های سطح داخلی و خارجی لوله

برای بررسی اثر سرعت از مشخصات زیر استفاده شده است با این تفاوت که یک بار سرعت الکترود ۱۲۰ میلیمتر بر دقیقه

و یک بار ۱۸۰ میلیمتر بر دقیقه فرض شده است.

بررسی اثر حرارت ورودی  بر تنش های سطح داخلی و خارجی لوله

برای بررسی اثر حرارت ورودی مقدار شدت جریان های مختلف استفاده شده است با این تفاوت که میزان حرارت ورودی در حالت دوم ۲۰ درصد بیشتر از حالت اول فرض شده است.

دانلود پروژه شبیه سازی جوش دوپاسه لوله فولادی SUS 304

فایل این پروژه شامل موارد زیر است:

۱- یک گزارش ۴۰ صفحه ای در word

۲- فایل مدلسازی آباکوس

۳- کد سابروتین در دو حالت مختلف

در صورت داشتن هرگونه سوال و ابهام در مورد پروژه با شماره ۰۹۱۹۴۷۲۰۶۶۲ تماس بگیرید.

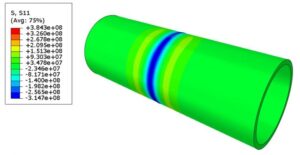

کانتور توزیع تنش پسماند محوری در لوله جوشکاری شده

نمودار تنش پسماند در جوشکاری لوله
